一、電流互感器在線校準基本原理

圖1  方案一基本原理圖

方案一:圖1為電流互感器在線校準系統方案一基本原理圖，它主要由標準電流互感器、無線數據采集發射裝置和數據處理系統三部分組成。校準現場運用一臺準確度為0.01%的開口式標準電流互感器與被檢電流互感器進行比對，每臺互感器均連接無線數據傳輸裝置，采集數據進入數據處理系統，實時監控工作互感器的運行狀況并進行誤差分析。

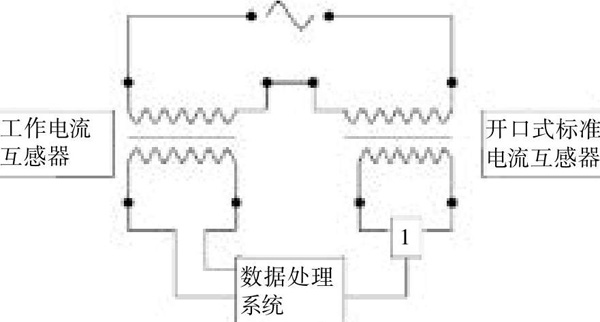

方案二:圖2為電流互感器在線校準系統方案二基本原理圖，它也是由標準電流互感器、無線數據采集發射裝置和數據處理系統三部分組成，但采用另一種接線方法，校準現場運用一臺準確度為0.01%的開口式標準電流互感器與被檢電流互感器進行比對。工作電流互感器采用直接接入數據處理裝置的方法，而標準電流互感器連接無線數據傳輸裝置，采集數據進入數據處理系統，實時監控工作互感器的運行狀況并進行誤差分析。

方案一工作電流互感器與標準電流互感器均連接無線傳輸裝置，完全采用無線接入方式，操作更為高效方便，相對來說成本更高。方案二工作電流互感器采用直接接入方式，標準電流互感器連接無線傳輸裝置，能節約成本，也可在一定程度實現在線計量。但由于還存在傳統的有線連接方式，不利于后期在線計量網絡的形成。

因此，綜合考慮，我們認為采用方案一的工作方式更有利于遠程在線計量的實現，以及智能計量網絡的構架。

二、在線校準方法設計

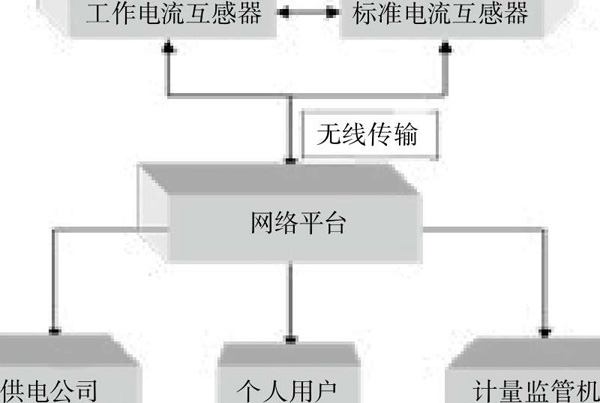

根據在線校準的基本方法原理，本文設計了一種互感器在線校準方法，具體設計如圖3所示。圖中，開口式標準電流互感器通過接收工作電流互感器實時傳輸?shù)臄?shù)據與標準值進行比對，將比對數據進行相應的誤差分析，并通過無線信號傳輸至網絡平臺。根據互感器的編號查詢，即可實現供電公司、計量機構、用戶三方同時監測互感器實時運轉情況，其中計量機構有權對歷史數據進行查詢和分析，保證電能分析的準確和公正。

三、結論

在大數據時代，生產數據的實時監控和分析對企業和國家的未來具有十分重要的意義。在線校準和在線計量是未來計量行業發展的趨勢。電作為一種商品，其計量的準確與否直接關系到生產企業的生產成本、生產效率以及人民的生活質量。本文設計的互感器在線校準方法，通過無線傳輸?shù)然ヂ?lián)網技術，實現了互感器的在線校準和監測，可及時發現互感器誤差異常，同時開口式標準互感器便于安裝與拆卸，對標準互感器的周期檢定不會影響生產企業的正常運轉，極大提高了企業的生產效率。

本文刊發于《中國計量》雜志2019年第5期

作者：湖北省襄陽市計量檢定測試所 齊小波  劉海波  程偉  范小飛
